集团电话光纤解决方案
项目需求
建立一个免费的内部可扩展的先进语音通信架构,使各车间部门能够随时与中心通话;以及可以更好地利用语音通信来
提高生产效率。
应用方案

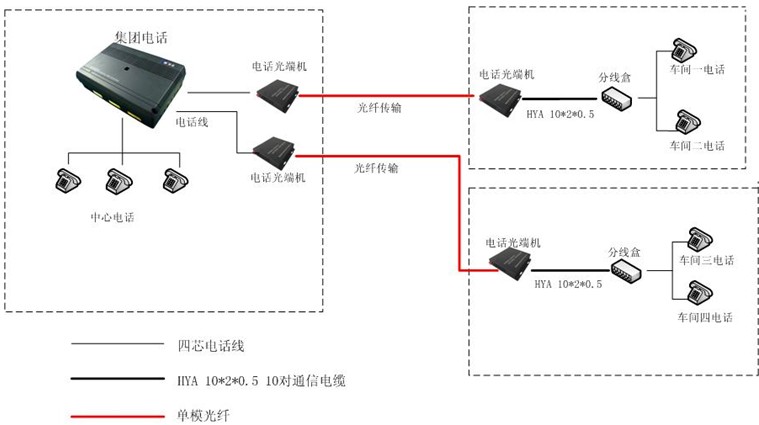

方案拓扑图
方案说明
中心:在中心总部机房部署一台国威WS824(10D)型增强型集团电话,单机最大容量可以扩充到100门,目前所需容量为40门,中心预置5门,车间及其他部门预置35门。
车间:在几个车间集中的地方放置一台电话光端机,然后通过光纤与中心机房的集团电话进行连接,车间之间的室外布线采用HYA10*2*0.5大对数通信电缆,室内布线采用四芯电话专用线。
编号方案
集团电话支持分机号码1-9任意弹性编号,可以设置2-4位数;
中心电话分机号码设置为1开头(如118,119………);
车间电话分机号码设置为8开头(如801,802 ………);
传输方式
中心到车间集中处采用光纤(不受距离限制)
车间和车间之间室外采用HYA大对数通信电缆,室内采用四芯电话专用线(传输距离400米以内)。
配置清单:
序号
产品名称、规格
单位
数量
1
国威WS824(10D)型增强型集团电话( 40门电话)
台
1
2
光谷讯通4 路电话光端机GG-4P
对
4
3
光谷讯通8路电话光端机 GG-8P
对
1
4
上海连讯HYA10*2*0.5
10对大对数室外通讯电缆
米
1000
5
康普之星四芯全铜电话专用线(0.5芯 300米/箱)
箱
4
6
10对电话分线盒
个
5
7
领域办公电话机LW-8B
台
40
