视频防雷器

产品应用
Coax系列同轴通讯信号过压保护器依据ICE标准设计，适用于计算机局域网络、卫星发送、接收系统、有线电视传输系统、无线通讯、电子监控视频、CDMA等2M通道的匹配阻抗为50Ω或75Ω同轴线缆通讯系统，应用在雷击保护区1-2区。
产品特点
采用标准连接件、体积小、重量轻，安装维护简单方便
内置粗保护和精细保护两级保护，过流、过压、箝位三重保护功能
通流容量大，残压低，全金属外壳
响应时间快
插入损耗低
标准接口（BNC）
产品型号

Can-COAX-BNC-E2/01   BNC接口，匹配阻抗75Ω，单口同轴细缆保护

安装
以串联的形式连接在信号线与设备之间,设备端口前（“IN”标识端接入信号线，“OUT”标识端与被保护设备相连接），然后将地线直接接地。BNC(输入/输出)接头联接主板及外壳，实现共地，从而减小蕊线对外壳，蕊线对地，外壳对地的电位差，也有效地杜绝了电磁干扰，也杜绝了接头松动，视频不清晰等现象。实现最佳(有效)的防雷性能；防雷器安装距离与被保护设备之间的实际距离小于0.5米,接地电阻小于1欧姆。

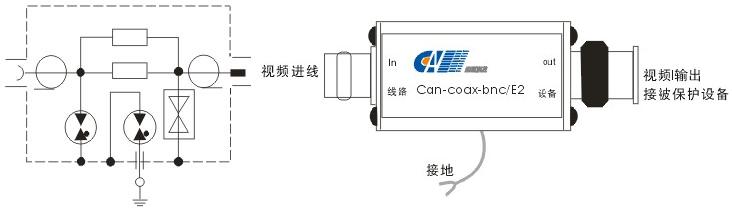

电气及安装图
