湖北环境总站楼层 VGA音视频延长同步播放系统解决方案
VGA系统解决方案设计
一: 需求分析：
要求1台电脑的VGA视频及音频信号同时在六个远端LCD液晶屏上同时显示，且画面清晰。
1. 所有的LCD液晶屏画面和声音同步显示；且达到最佳效果。
2．LCD液晶屏分布在9至13楼的电梯口旁和10楼的1002房间内，机房设在9楼的916房间内。
3．所有远端LCD液晶显示屏电源集中由9楼机房控管。
4．所有LCD液晶屏画面和声音同步显示电脑主机播放的VGA信号或者电视机顶盒播放的有线电视信号。
二:使用产品
包含以下PANIO VGA音视频产品：
1.PANIO VE316T 16口VGA音视频延长发射器 VE316T 1台
2.PANIO VE301R 单口VGA音视频接收器 VE301R 6台
3.PANIO VS12 2口VGA音视频切换器 VS12 1台

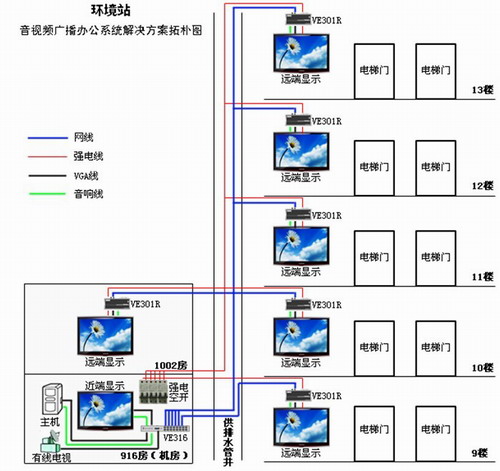

三：方案结构拓朴图
四：方案说明：
音视频信号延长：机房主机的音视频信号和有线电视信号通过VE316转成RJ45网络信号，通过网线传输至各楼层显示终端，显示终端由一个VE301R接收端把接收到的RJ45网络信号再转换成音视频信号，再通过VGA线，音频线传至显示器和音响。VE316最多可接16个显示终端，每个显示终端需要一个VE301R接收器。另VE316还有一个近端显示端口和一个音频端口，可直接接一台显示器和音响，供本地操作。本方案中选用带音响的显示器。
电源控制：显示终端的VE301R和显示器电源均由机房提供，机房设一个总空开和七个子空开，六个子空开分别控制六个远端显示电源，另一个子空开控制机房内主机，VE316设备，近端显示器等电源。
布线：强电和弱电线均从机房开槽布暗线上天花板，从天花板上的预留孔进入供排水管井，分至各楼层天花板，再开槽布暗线下至各显示终端。天花板和供排水管井的走线均用金属软管保护，强电和弱电分开走线。各显示终端VE301R接收端、电源接线板，变压器等均放入一个保护铁盒内，固定在天花板上。另外考虑到要开槽布暗线，为了便于以后的维护和使用的连续性，网线将布双线，一主一备。所有网线将编好号码管打好标。

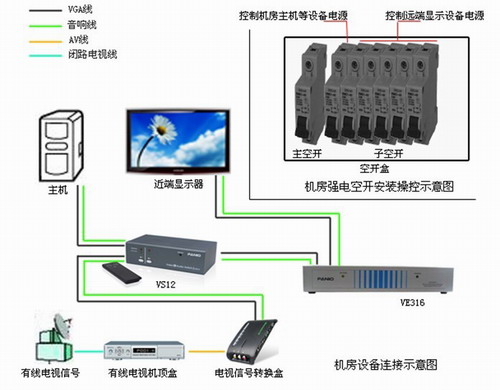

机房：机房强电空开放入空开盒，开槽固定在墙上，强电线均进入空开盒并和空开相连。VE316延长器、VS12信号切换器，电视盒等均和电脑主机一起放电脑桌上。主机VGA信号和音频信号直接输VS12信号切换器，有线电视信号经过天敏电视盒转成VGA信号和音频信号输入VS12信号切换器，VS12信号切换器和VE316相连，主机和有线电视两个信号可通过VS12信号切换器任选一个信号输入VE316延长器，然后在各远近显示端播放。
